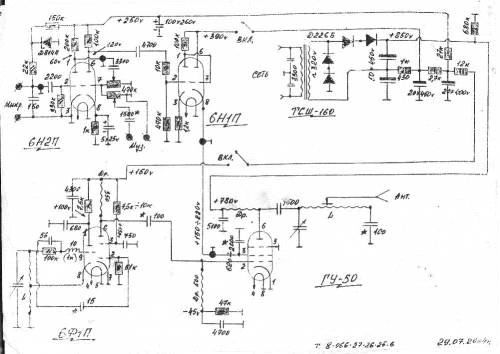

АМ передатчик на ГУ-50

Работает на частотах от 1.6 до 3.6 МГц.

Контур ГПД:катушка диаметром 10мм. 4секции 1,2-по23 витка 3,4-по 32.

Дросель буфера от 150до 300мгн.подбор.

Дросель на упр.сетке ГУ-50 имеет 510 витков на резисторе ВС-2,120+110+100+90+80+10,провод 0,15-0,23.

П-контур:диаметром 50мм-60вит.провод 0,7-1мм.



Схему предоставил Игорь Черкасы

Категория: Мои статьи | Добавил: Pirat (16.04.2009)
Просмотров: 22276 | Комментарии: 4 | Рейтинг: 3.0/5 |
Всего комментариев: 4
4 sanvin94@
0
как роскачять гу 50 и какой лампой лудше

3 Вадим
0
Легче и лучше,убрать из схемы лампу 6ф1п и вместо неё всунуть задающий генератор на 6П3С или там 6П9,6П14П....И схема упростится и полтинник лучше качать будет......

2 Администратор
0
Еле-еле ГУ-50 раскачает.
Коментарий повторившего это передатчик:
моща хилее некуда с десятого раза отвечают

1 Фокус
0
Слабая схема .
Как и предыдущая на 3х палтишах (.
Поменьше слушай людей а побольше сам канкретно с паяльником сиди и подбирай .
