Параболическая антенна

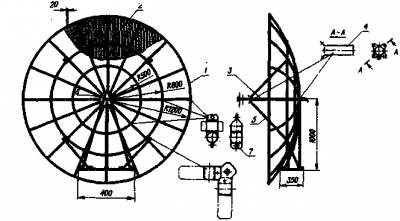

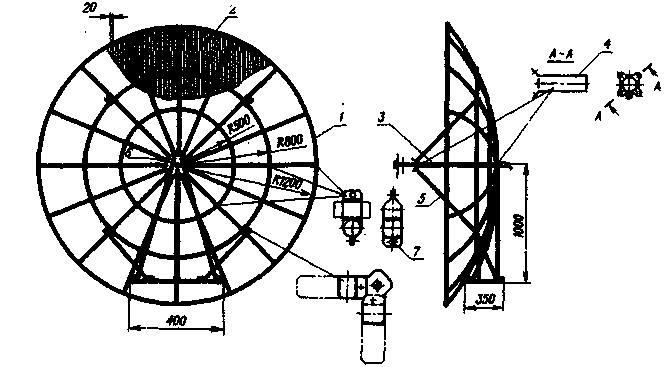

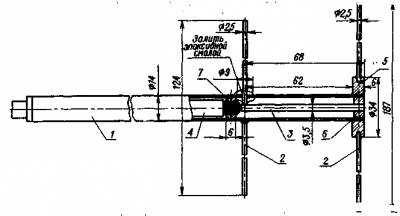

| Антенна предназначена для работы в комплекте радиостанции в поле-, вых и стационарных условиях. Возможно применение антенны (при смене облучателя) и для работы в диапазоне 430-440 МГц. Антенна проста в изготовлении, не содержит дефицитных материалов. имеет незначительную парусность, небольшую массу и практически не требует настройки. Технические данные антенны таковы: усиление антенны в диапазоне 430-440 МГц - не менее 70. в диапазоне 1215-1300 МГц - не менее 600: ширина основного лепестка диаграммы направленности в диапазоне 430-440 МГц-22°, в диапазоне 1215-1300 МГц-6-7°; масса- не более 6 кг: входное сопротивление - 75 Ом. Конструкция антенны показана на рис. 1. Она выполнена в виде параболического зеркала, в фокусе которого установлен облучатель (рис. 2).  Рис. 1. Параболическая антенна: 1 - каркас (проволока дюралюминиевая, 0 6-8 мм); 2- отражающие провода (проволока алюминиевая, 0 2 мм); 3 - облучатель; 4 - хомутик (алюминий. 1 мм); 5 - штанга (полиэтилен); 6 - диск. (дюралюминий. 1мм); 7-хомут (алюминий, 1 мм).  Рис. 2. Конструкция облучателя. I-труба (дюралюминий); 2-элементы вибратора (проволока медная): 3-стержень (латунь); 4-кабель коаксиальный; 5-шайба (латунь); 6- заглушка (латунь); 7 - шайба (латунь). Параболическое зеркало укреплено вращающемся основании, которое позволяет фиксировать антенну в требуемом положении. Облучатель представляет собой полуволновыи разрезной вибратор с рефлектором. Питание к облучателю подводится коаксиальным кабелелем с волновым сопротивлением 75 Ом. Облучатель укреплен на параболическом зеркале в двух точках с помощью хомутиков 4 и штанг 5 (полиэтлено-вых гимнастических палок длиной 1 м), на концах которых установлены винты М4 длиной 25-30 мм. Такое крепление придает зеркалу необходимую жесткость. Каркас параболического зеркала изготовлен из дюралюминиевой прово-локи (АМГ-6) диаметром 6-8 мм. В центральной части каркаса параболического зеркала установлен диск 6 диаметром 200 мм из листового дюраралюминия, к которому прикреплен облучатель, поворотное устройство и радиальные части каркаса зеркала. Сборку антенны начинают с изготовления шаблона параболы в натуральную величину. Шаблон изготав-ливают из листа картона толщиной 1,5-3 мм и размерами 2500Х600 мм. Параболу вычерчивают на картоне по точкам, координаты которых вычисляют по формуле:  где F=0,7*Rо=0,7*1200=840 мм -фокусное расстояние, R - радиус раскрыва антенны. По изготовленному шаблону выгибают радиальные части каркаса пораболического зеркала. По начерченным на плоскости окружностям диаметром 2400, 1700, 1000 мм выгибают круги каркаса, концы которых расклепывают и соединяют с помощью винтов М3 или заклепок. Сборку каркаса параболического зеркала антенны начинают с крепления радиальных частей каркаса к центральному диску винтами М3 после чего с помощью хомутов 7 к радиальным частям каркаса крепят круги диаметром 2400, 1700 и 1000 мм в указанной последовательности. На собранный каркас со стороны выпуклой части зеркала натягивают отражаюшие провода 2 (зеркало антенны) таким образом, чтобы они находилились в сечении параболы, параллельном ее оси, и расстояние между проводами не превышало 25 мм. Крепят провода на каркасе алюминиевой проволокой диаметром 1-1,5 мм. Правильность геометрических размеров параболического зеркала необходимо постоянно контролировать по шаблону. После сборки зеркала его окрашивают нитроэмалью, которая предохранит антенну от коррозии и закрепит провода на каркасе. | |
