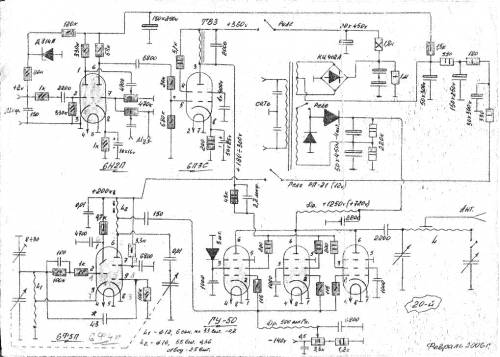

АМ передатчик на 3-х ГУ-50

Прекрасная схемка передатчика для знатоков на 3-x гу-50,первая часть 6ф5 работает как ГПД,а 2-я как удвоитель. Ещё в этой схемке лутше работает 6ж1п и 6п15п замесь 6ф5!

Остальные параметры как и в предыдущей схеме.

Схему предоставил Игорь Черкасы

Категория: Мои статьи | Добавил: Pirat (16.04.2009)
Просмотров: 20502 | Комментарии: 3 | Рейтинг: 4.0/7 |
Всего комментариев: 3
3 Вадим
0
Есть смысл,в этой схеме поиграть с RC цепочкой в цепи анод 6п3с-тетродная сетка ГУ-50.Думаю-резистор можно и побольше поставить.И действительно-убрать 6Ф5П,хотя-бы и на 6ж1п и 6п15п,но у меня в похожей схеме отлично ужились 6Ж4 и 6П3С,а модуляция на управляющую сетку,через трансформатор,с подачей регулируемого минуса (смещения) на управляющую сетку 3-х ГУ-50 от -10 до -120-ти вольт.

2 Администратор
0
Фокус читайте внимательно:
Схему предоставил Игорь Черкасы

Сейчас автор модернизирует её, но пока что я с ним связаться не могу


1 Фокус
0
сам ее собирал ?
Публикуй то , что собирал сам , а если перепичатываеш откудато , то делай сноску , что взял оттуда.
